EMV Immissionsmessung – leitungsgebundene Störfestigkeit

Die Prüfung der Störfestigkeit gegenüber leitungsgeführten Störimpulsen ist wichtig, um sicherzustellen, dass elektronische Geräte robust genug sind, um Einstreuungen aus den Zuleitungen standzuhalten.

Die möglichen Prüfungen gegen leitungsgeführten Störungen sind vielfältig.

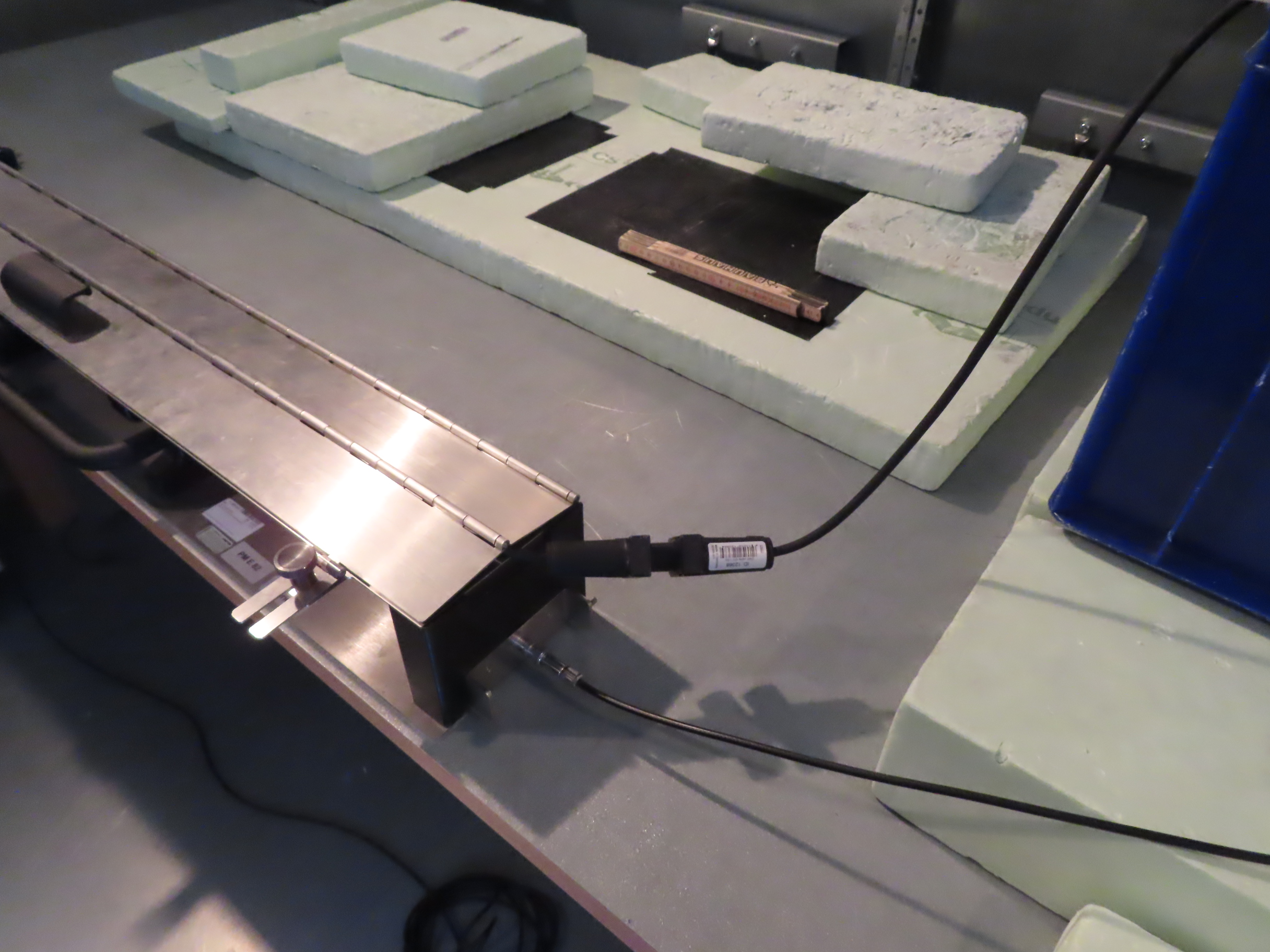

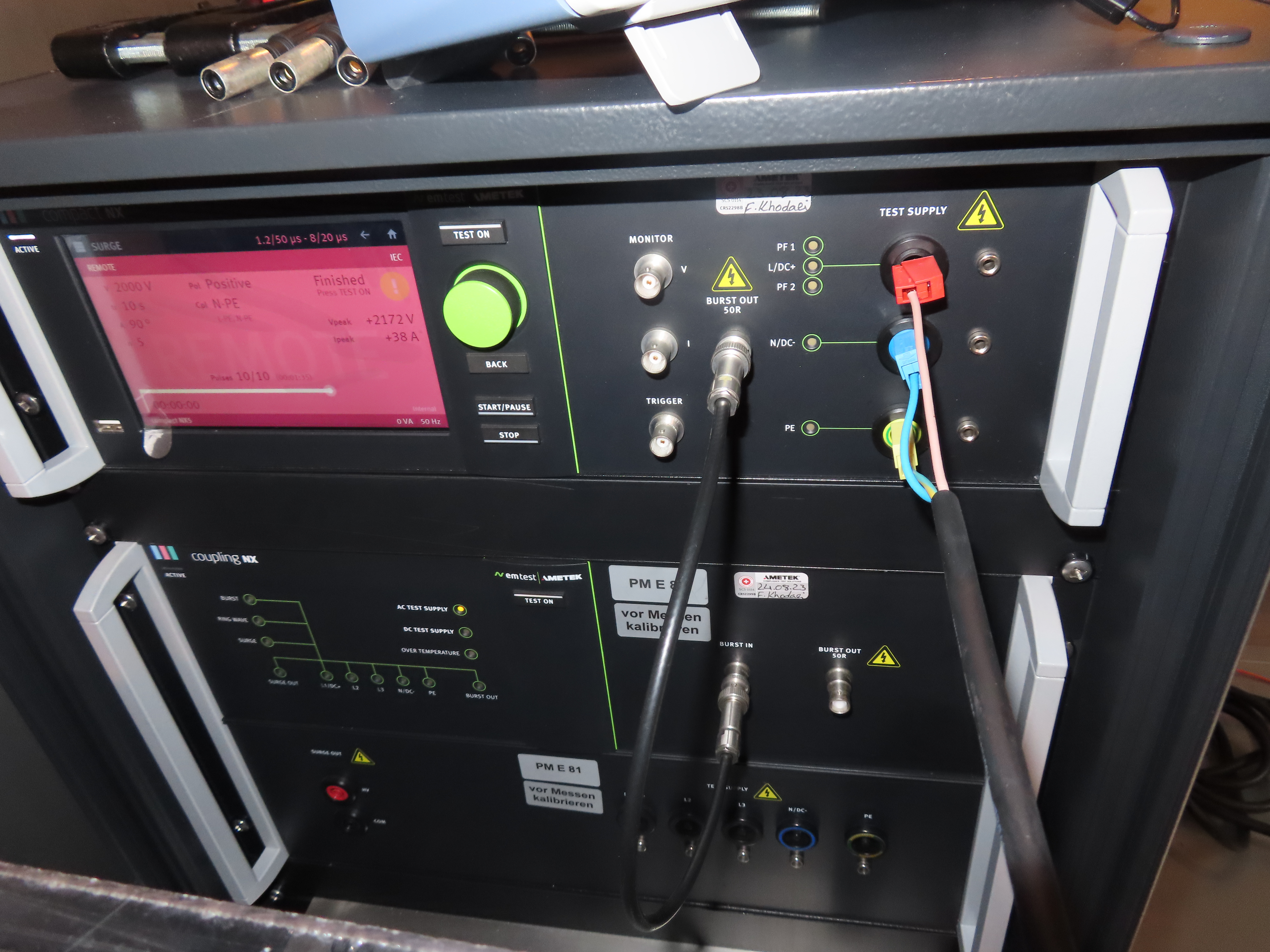

Als schnelle transiente elektrische Störimpulse (electrical fast transient Burst) EFT/B werden sich schnell wiederholende Impulse bezeichnet, die entstehen können, wenn ein Gerät induktive Lasten im Stromnetz schaltet. Die Anfälligkeit eines elektrischen Geräts gegen Burstimpulse lässt sich testen, indem seine Versorgungs- oder Signalkabel über ein Koppelnetzwerk an einen Impulsgenerator angeschlossen werden.

Surges (Stosswellen) können durch Schaltvorgänge oder als Folge von Blitzeinschlägen entstehen und werden mittels Impulsgenerator durch die Einkopplung der entsprechende Pulse geprüft.
Für die Prüfung auf Überspannungen, Spannungseinbrüche und Unterbrechungen wird das Gerät an eine Quelle mit definiertem Spannungsverlauf angeschlossen.
Ebenso treten leitungsgeführten Störgrößen im Frequenzbereich auf, die durch hochfrequente Felder induziert werden. Diese werden durch einen Sinusgenerator erzeugt und durch spezielle Koppelelemente in die Versorgungs-, Signal- und Kommunikationsleitungen eingekoppelt.

Für hochfrequente Störungen kann im Fahrzeug der Kabelbaum wie eine Empfangsantenne wirken. Über die Zuleitungen werden diese Störungen in die zu untersuchende Komponente übertragen und können dort zu Fehlfunktionen oder Funktionsausfällen führen. Die Prüfung erfolgt durch induktive Einkopplung im Frequenzbereich von einigen 10kHz bis zu ca. 100 MHz in den Kabelbaum.

Ebenso können im Bordnetz die unterschiedlichsten pulsförmigen Störungen auftreten, die z.B. durch Ein- oder Ausschalten von Verbrauchern, Spannungseinbrüche beim Startvorgang oder Regelungsproblem bei der Bordnetzspannung verursacht werden.
Zur Prüfung dieser Effekte und Ihre Auswirkungen auf die zu prüfende Komponente werden verschiedene Impulsgeneratoren und Quellen mit definiertem Spannungsverlauf eingesetzt.

Die Prüfungen im Rahmen der leitungsgebundenen Störfestigkeit dienen dabei dem Nachweis, dass am Prüfling durch das Einkoppeln von Störungen auf Versorgungs- oder Signalleitungen, Spannungsschwankungen oder HF Signalen keine Schäden sowie keine dauerhaften oder vorübergehenden Funktionsstörungen entstehen.
