Messung von Geräuschen unter Vibration

Messungen von Klappergeräuschen im Halbfreifeldraum (NR≤20) auf einem geräuscharmen Shaker

Neben den Ergebnissen aus Lebensdauerprüfungen spielen zunehmend die akustischen Messungen von Geräuschen unter Vibration eine wichtige Rolle.

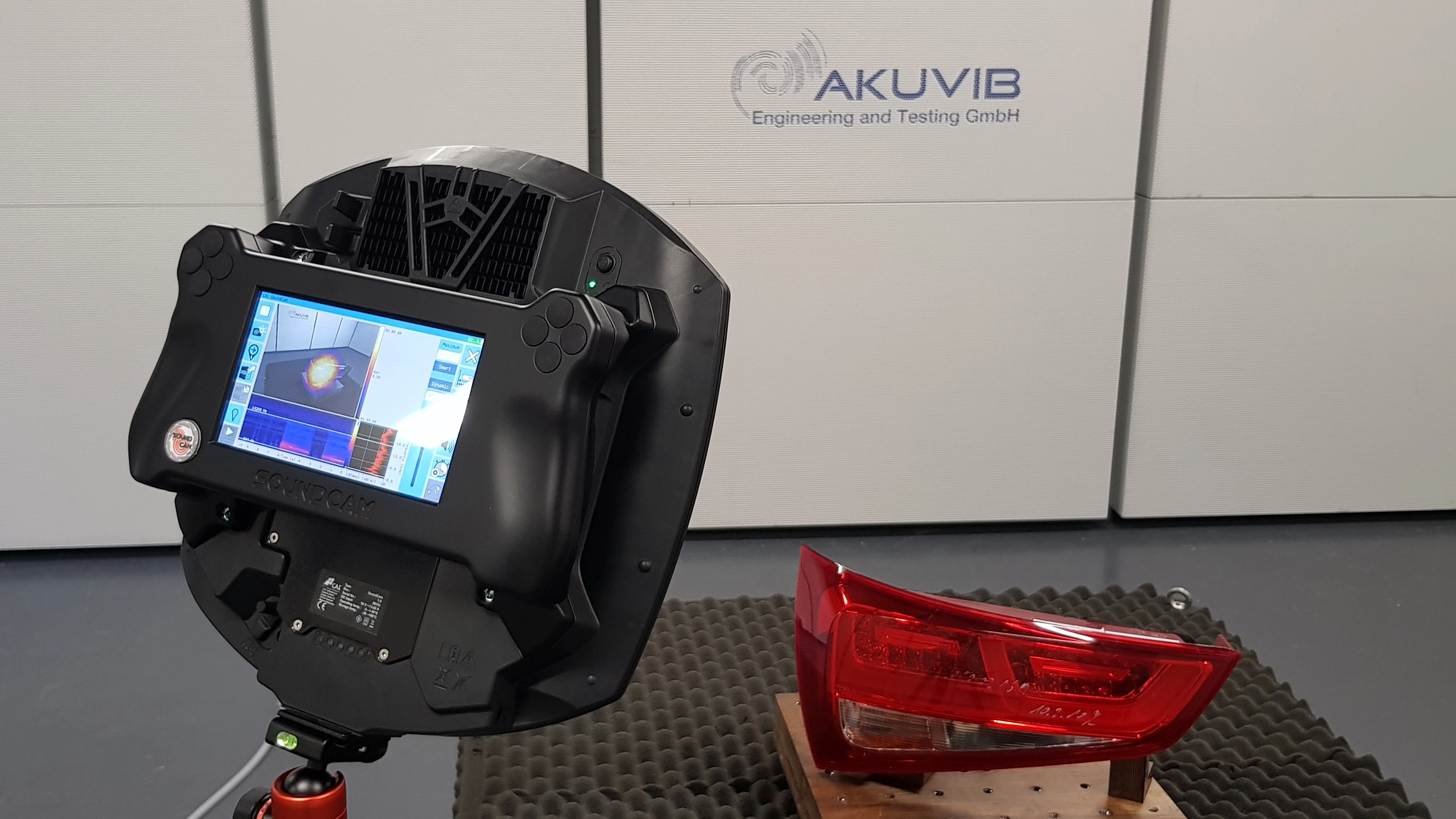

Bei immer leiser werdenden Fahrzeugen treten die unerwünschten Quietsch- und Klappergeräusche (Squeak and Rattle Noise) deutlich in den Vordergrund. Im Rahmen von Silent Shaker Tests können wir diese Geräusche provozieren und mit unserer akustischen Kamera sichtbar machen.

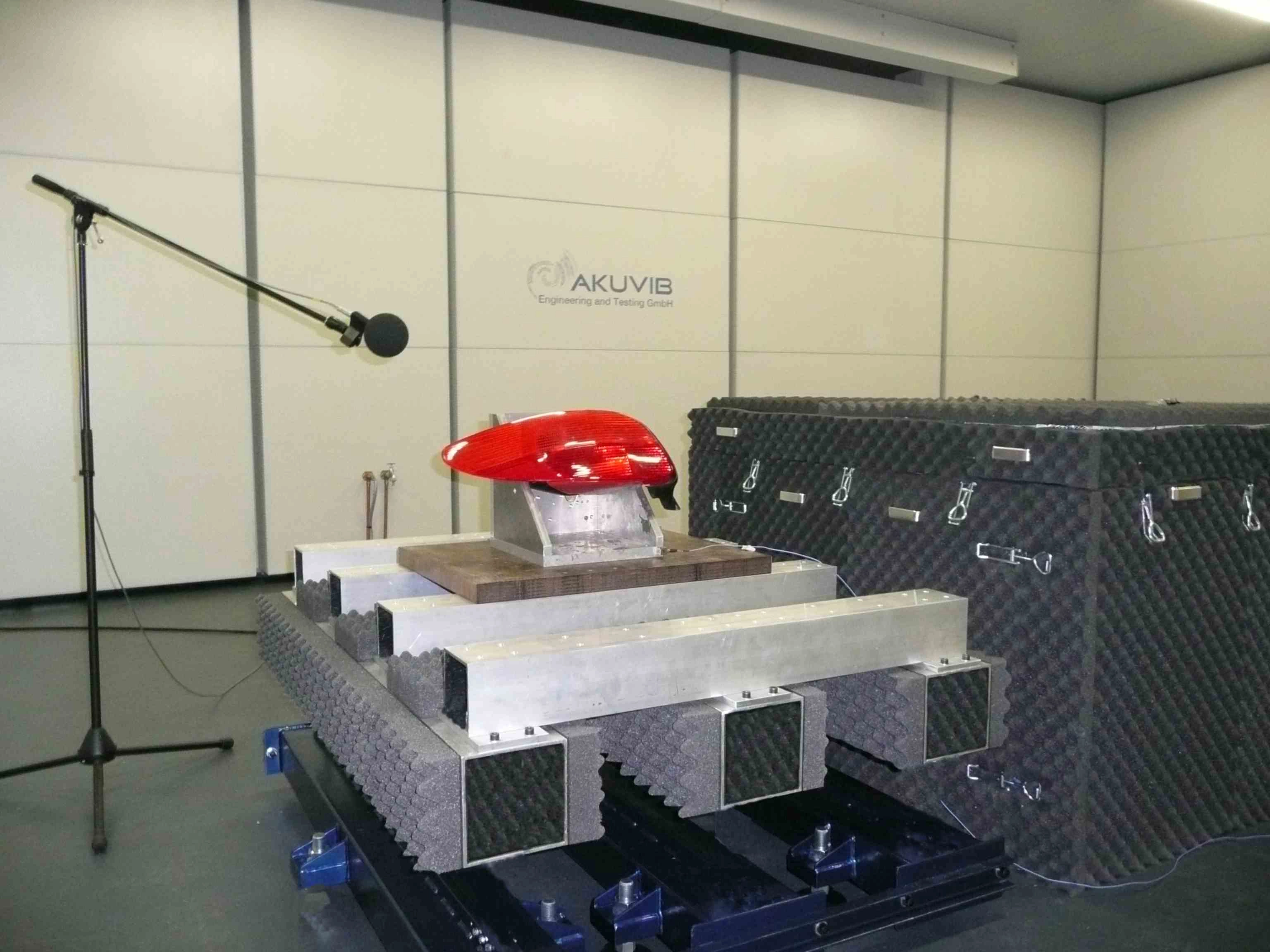

Für diese Squeak and Rattle Messung haben die Automobilhersteller unterschiedliche Normen und Standards entwickelt. AKUVIB hat die Möglichkeit, akkreditierte akustische Untersuchungen gemäß diesen Vorschriften in seinem Halbfreifeldraum (NR≤20) auf einem geräuscharmen Shaker durchzuführen.

Aufgrund der Größe des Messraums sind Messungen von Komponenten von über 2m möglich. In unserem Halbfreifeldraum sind so vibroakustische Geräuschmessungen entsprechend der Anregung bis unter 30 dB(A) möglich, wobei der Raum einen Ruhegeräuschpegel < 20 dB(A) besitzt.

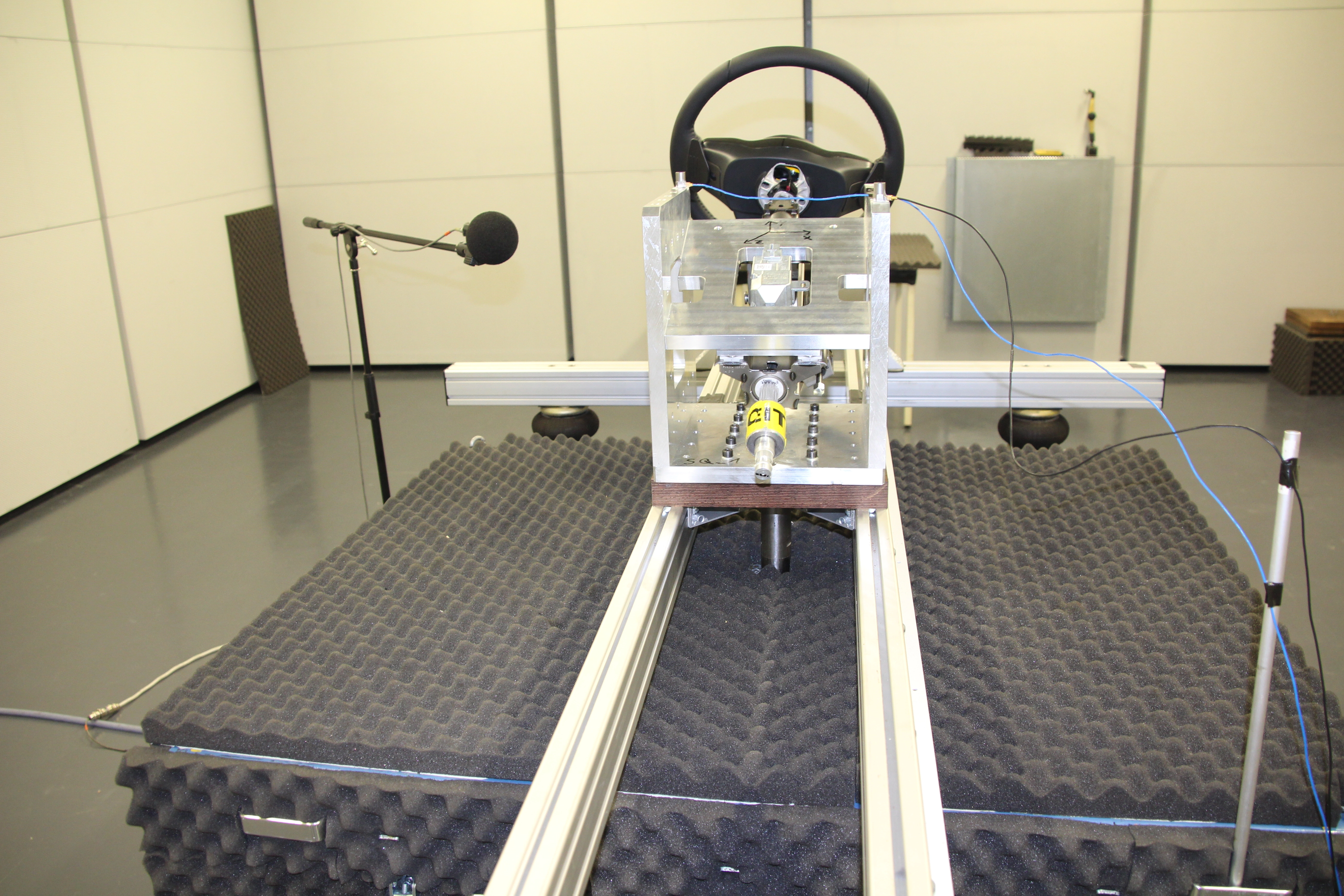

Neben den Standard- Shaker- Anregungen (Sinus und Rauschen) können im Rahmen von Squeak & Rattle Tests Messdaten, die online auf einem Rollenprüfstand oder auf einer Teststrecke aufgenommen wurden, direkt auf dem Shaker wiedergegeben werden. Somit sind reproduzierbare Variantentests ohne Fahrzeugumbauten schnell und einfach durchführbar.

• Sinus- oder Breitband Anregung des Prüflings
• Prüfungen mit Nachfahrsignalen
• Shaker Anregung bis 3kN
• Geräuscharmer Shaker Betrieb
• Akustische Messung während der Schwingungsprüfung
• Visualisierung mittels akustischer Kamera
• Intensitäts- und Schalldruckmessungen
• Psychoakustische Auswertungen
• Grundgeräusch während der Prüfung unter 30dB(A)
• Ruhepegel des Halbfreifeldraumes unter 20dB(A)

Weiterhin bieten wir Seminare zum Thema Squeak & Rattle an.
Details zu Terminen und Inhalt der Schulungen finden Sie hier: Schulungen und Seminare
